Уявіть класичну ситуацію: ви вклали душу і чималий бюджет у ремонт своєї квартири. Довго обирали ідеальний відтінок фарби для стін, замовили дорогий бельгійський керамограніт, встановили приховані двері без лиштви і навіть плінтуси зробили прихованого монтажу. Ваш інтер’єр виглядає як еталон мінімалізму з обкладинки журналу.
Але потім приходить час монтувати опалення. Сантехнік вішає під вікно батарею, і до неї з кутка кімнати, поверх ваших ідеальних стін або прямо над підлогою, тягнуться дві товсті білі пластикові труби. Вони огинають кути, впиваються у радіатор збоку, а місця їхнього виходу зі стіни сяк-так замазані герметиком або закриті дешевими пластиковими “чашечками”.
В одну мить магія дорогого ремонту руйнується. Інтер’єр миттєво здешевлюється.
Сучасні архітектори та дизайнери оголосили війну відкритим комунікаціям. Інженерія 2026 року має бути абсолютно невидимою. Саме тому в 90% сучасних дизайн-проектів закладаються батареї з нижнім підключенням, які дозволяють створити ідеальну естетику без шкоди для теплового комфорту.
У цій статті ми як інженери-практики розберемо, в чому полягає феномен цієї технології, які її реальні переваги (окрім краси) та як не наробити помилок на етапі чорнового ремонту.

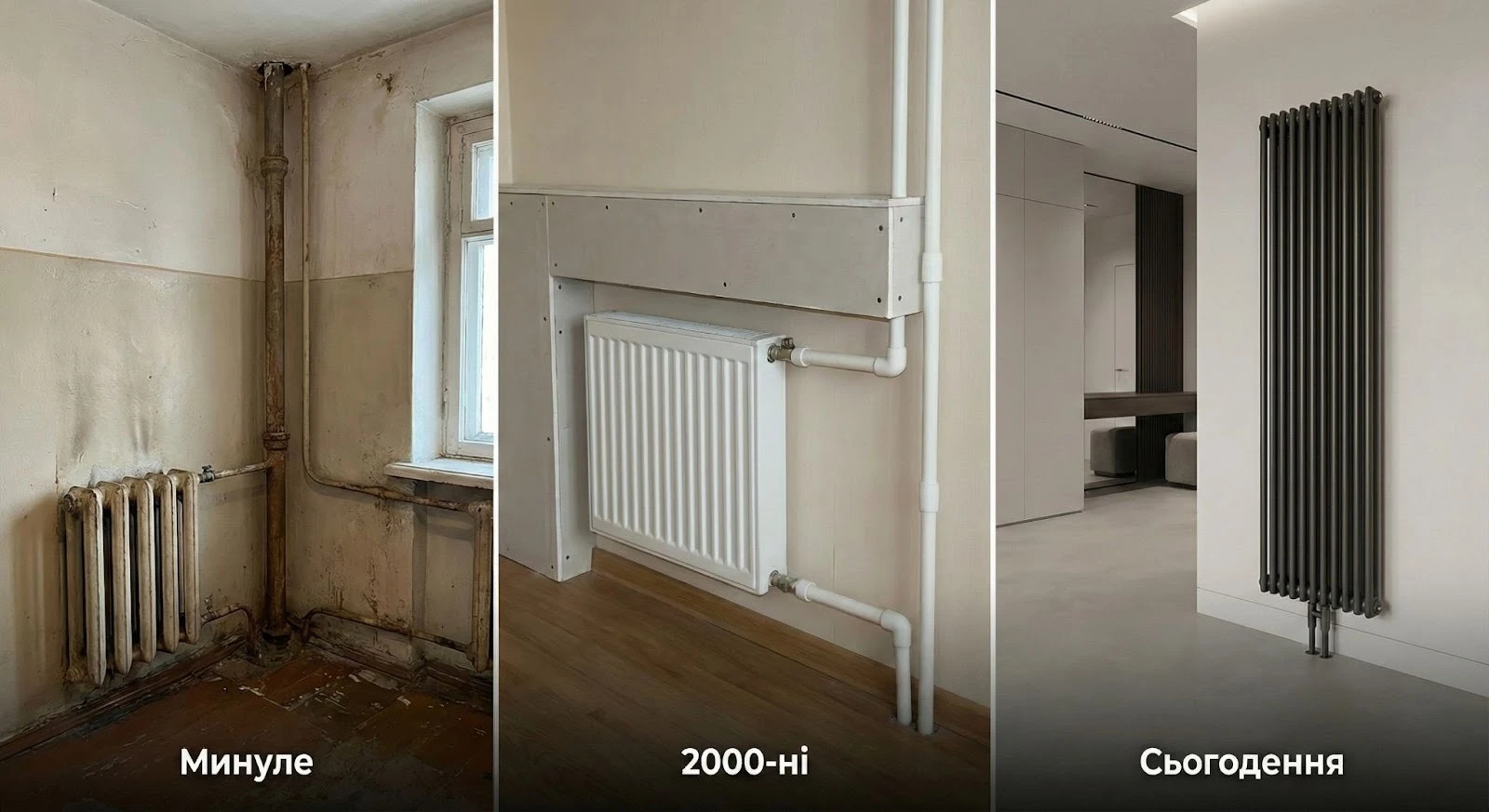

1. Еволюція підключення: Від радянських стояків до прихованих систем
Щоб зрозуміти цінність сучасних технологій, варто згадати, як будували раніше.
У будинках старого фонду (“хрущовках”, “сталінках”, панельках 90-х) панувала однотрубна або двотрубна система з відкритими стояками. Товста металева труба проходила крізь стелю, йшла вздовж усієї стіни, заходила в чавунну батарею збоку і йшла далі в підлогу. Це називається бокове підключення.
Коли люди почали робити “євроремонти”, металеві труби замінили на поліпропіленові (пластикові). Але суть не змінилася — труби все одно тягнулися вздовж стін або ховалися у величезні незграбні короби з гіпсокартону, які “з’їдали” простір кімнати.
З появою технології прокладання труб у стяжці підлоги (із використанням надійного зшитого поліетилену) виникла можливість підвести теплоносій до приладу найкоротшим і найнепомітнішим шляхом — знизу.
2. Що таке нижнє підключення? (Анатомія вузла)
Радіатор з нижнім підключенням має конструктивну відмінність від звичайного. У нього всередині вже вбудований термостатичний вентиль, а отвори для входу та виходу води розташовані не по боках, а на нижній грані приладу.
Ці отвори знаходяться на суворо визначеній відстані один від одного — найчастіше це стандартні 50 міліметрів.
Як це виглядає на практиці:
- Дві тонкі трубки (подача гарячої води і повернення охолодженої) прокладаються в чорновій стяжці підлоги.
- Вони виводяться назовні прямо під тим місцем, де буде висіти радіатор.
- До труб кріпиться спеціальний металевий Н-подібний клапан, який інженери називають мультиблоком (або “біноклем”).
- Цей компактний мультиблок прикручується знизу до радіатора.
- Збоку або безпосередньо на радіаторі встановлюється акуратна термоголовка для регулювання температури.
Результат: Ви бачите на стіні красивий радіатор, під яким знаходиться лише один мініатюрний металевий вузол (мультиблок). Жодних труб, що тягнуться вліво чи вправо. Жодних переплетінь пластику.

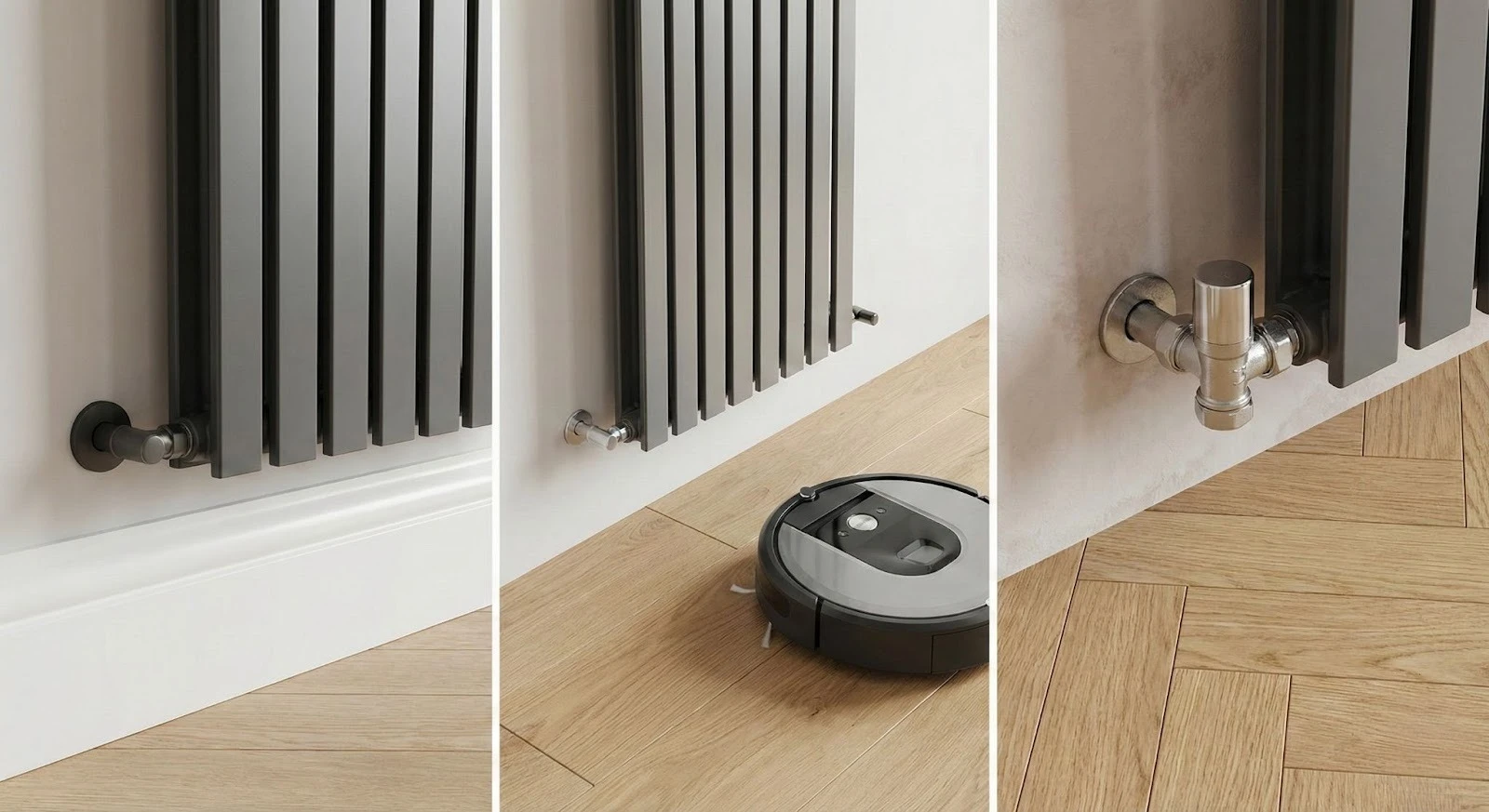

3. Не лише краса: Практичні переваги нижнього монтажу
Естетика — це головний, але далеко не єдиний аргумент на користь прихованого монтажу. За цим рішенням стоїть багато практичної вигоди.
1. Ідеальні плінтуси
Якщо труби опалення йдуть по стіні або виходять збоку, вам доведеться вирізати шматки плінтуса, щоб обійти ці перешкоди. Для сучасних високих МДФ-плінтусів або плінтусів прихованого монтажу (з тіньовим швом) наявність труб — це катастрофа. Нижнє підключення залишає стіну навколо радіатора абсолютно вільною. Ви можете змонтувати ідеально рівний плінтус по всьому периметру кімнати.
2. Радість для перфекціоніста (Спрощення прибирання)
Простір під старою батареєю з боковими трубами неможливо нормально вимити. Там застрягає швабра, туди не може заїхати робот-пилосос, там постійно накопичується пил і павутиння.
При нижньому підключенні (особливо якщо труби виходять не з підлоги, а зі стіни під кутом) простір під радіатором залишається повністю вільним. Робот-пилосос без проблем проїжджає під приладом, а вологе прибирання займає лічені секунди.
3. Захист підлогового покриття
Коли труби виходять зі стяжки, в паркетній дошці або ламінаті доводиться свердлити отвори. Зробити це ідеально рівно майже неможливо, тому ці діри закривають пластиковими декоративними розетками (“чашками”), які часто відлітають, ламаються і виглядають дешево.
У сучасних системах нижнього підключення застосовується кутовий мультиблок: труби прокладаються в підлозі, але перед самим радіатором піднімаються в стіну, штробляться і виходять вже зі стіни прямо в радіатор. У такому випадку ваша дорога паркетна дошка залишається абсолютно цілою і монолітною.

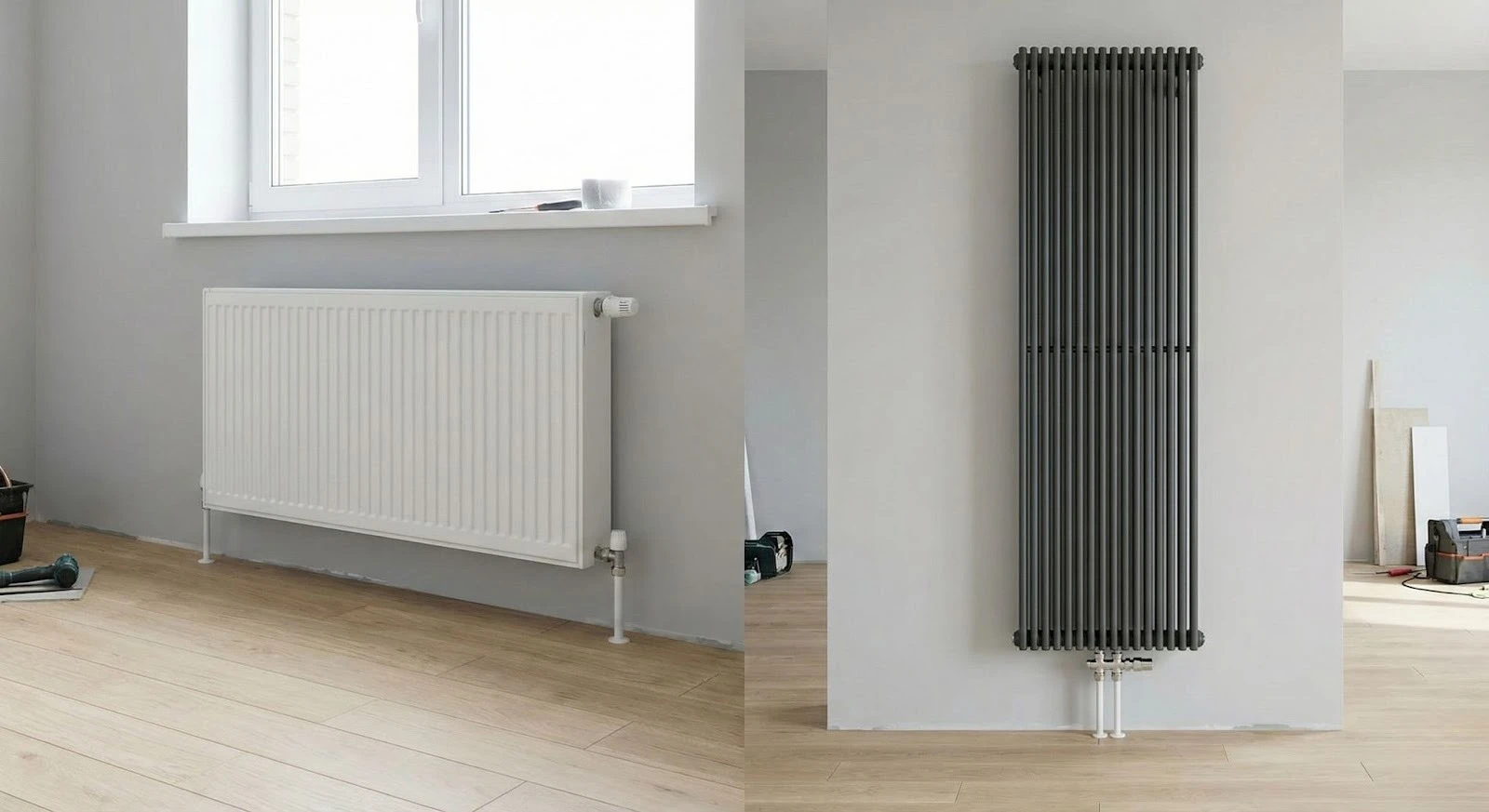

4. Види нижнього підключення: Чому “Центральне” перемагає
Вибираючи радіатор з нижнім підведенням труб, ви зіткнетеся з двома основними конфігураціями:
- Нижнє праве (або ліве): Труби входять у радіатор знизу, але зміщені до правого або лівого краю приладу. Це хороший варіант, але він має один недолік: при проектуванні вам треба заздалегідь знати точну довжину радіатора, щоб вивести труби в правильному місці.
- Нижнє центральне підключення (Center Connection): Це абсолютний фаворит сучасного будівництва. Отвори для мультиблока знаходяться рівно по центру нижньої грані радіатора (на відстані 50 мм).
Чому центральне підключення — це геніально?
На етапі чорнового ремонту (коли прокладаються труби) ви часто ще не знаєте, радіатор якої саме потужності (а отже, якої довжини) вам знадобиться. Можливо, ви захочете змінити дизайн.
З центральним підключенням сантехнік просто виводить труби рівно по центру вікна. А далі ви можете купити радіатор довжиною 60 см, 100 см або 150 см — він у будь-якому випадку встане ідеально симетрично відносно центру вікна. Це рятує від величезної кількості помилок під час ремонту.
5. Порівняльна таблиця: Бокове vs Нижнє підключення
Щоб наочно продемонструвати різницю і допомогти вам зробити вибір, ми звели ключові параметри обох систем у детальну таблицю.
| Характеристика | Класичне бокове підключення | Сучасне нижнє підключення |
| Естетика та візуальний шум | Низька. Труби завжди видно (зліва чи справа), вони відвертають увагу від радіатора. | Ідеальна. Вузол підключення непомітний, захований під приладом. Стіни залишаються чистими. |
| Монтаж плінтусів | Ускладнений (потрібно робити вирізи, використовувати заглушки). | Без перешкод. Плінтус проходить рівною лінією під радіатором. |
| Складність підлогового покриття | Якщо труби виходять з підлоги — доводиться свердлити ламінат/паркет. | При кутовому мультиблоці (вихід зі стіни) підлога залишається абсолютно цілою. |
| Симетрія вікна | Часто радіатор зміщений через підведення труб з одного боку. | (При центральному підключенні) Ідеальна симетрія радіатора відносно центру вікна. |
| Зручність прибирання | Складно (швабра або робот-пилосос застрягає в трубах). | Легко. Простір під радіатором повністю вільний. |
| Вартість комплектуючих | Дешева (звичайні крани-американки). | Вища. Потребує купівлі спеціального мультиблока (бінокля). |
6. Як не зіпсувати ідею: Чек-лист для правильного монтажу
Купити гарний радіатор з нижнім підключенням — це лише половина успіху. Якщо сантехнік не знає сучасних стандартів, він може звести всі переваги нанівець.
Ось чек-лист, який ви повинні проговорити зі своїм виконробом чи майстром ДО того, як буде залита стяжка:
- Правило 1: Спочатку радіатор, потім труби. Ніколи не дозволяйте сантехніку виводити труби “на око”, керуючись словами “я завжди так роблю, потім підберемо батарею”. У нижнього підключення міжосьова відстань становить рівно 50 мм. Якщо труби виведуть на відстані 55 мм або 45 мм — мультиблок не накрутиться. Вимагайте, щоб труби виставлялися за жорстким шаблоном (кондуктором).
- Правило 2: Вихід зі стіни, а не з підлоги. Попросіть сантехніка зробити штробу в стіні (під майбутнім радіатором) і вивести труби з неї за допомогою спеціальних кутових фітингів. Це врятує ваш паркет від свердління і значно полегшить життя при прибиранні. Для цього використовується кутовий, а не прямий мультиблок.
- Правило 3: Фурнітура в колір радіатора. Мультиблок — це металева деталь. За замовчуванням вони продаються в кольорі “хром” або нікель. Якщо ви замовили розкішний дизайнерський радіатор чорного матового кольору, обов’язково купіть до нього чорний мультиблок та чорну термоголовку. Хромована пляма під чорним радіатором виглядатиме дуже безглуздо.
- Правило 4: Декоративні розетки. Отвори в стіні, з яких виходять труби в мультиблок, ніколи не будуть ідеально круглими (плиточник або маляр не зможе їх так вирізати). Щоб закрити цей стик, обов’язково купіть подвійну декоративну розетку (чашку) під колір мультиблока.
Висновок: Інвестиція в бездоганність
Капітальний ремонт квартири чи будівництво будинку — це процес, у якому не буває другорядних дрібниць. Часто саме інженерні помилки, допущені на чорновому етапі, стають джерелом найбільшого роздратування протягом наступних років життя у новому просторі.
Спроба зекономити на трубах та фітингах, обравши застаріле бокове підведення, назавжди позбавить ваш інтер’єр відчуття “дороговизни” та мінімалізму.
Перехід на радіатори з нижнім підключенням — це не просто данина моді. Це прояв поваги до свого дому, до роботи дизайнера та власного комфорту. Ця система дозволяє зробити кліматичну техніку частиною архітектури, зберігши чистоту ліній, цілісність підлогових покриттів та ідеальну симетрію. Обирайте сучасні інженерні рішення, і нехай ваш дім буде ідеально теплим та візуально бездоганним.
